1. 車種別ルームランプ取付け方法
  2. RAV4

RAV4
対応型式:AXAH5#/MXAA5# 対応年式: H31.3~

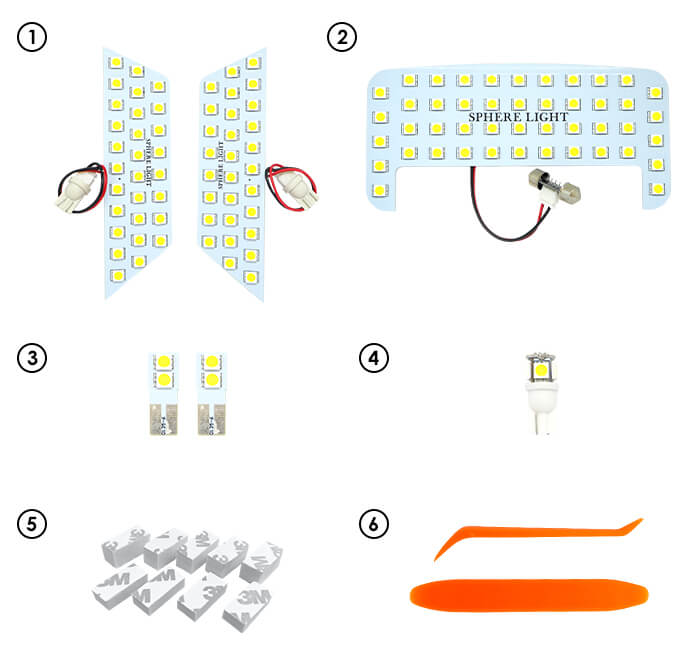

セット内容
  1. フロントランプ(24チップ)x2
  2. センターランプ(46チップ)x1
  3. バニティランプ(2チップ)x2
  4. ラゲッジランプ(5チップ)x1
  5. スポンジスペーサー
  6. 内張りはがしセットx1

フロントランプ

1

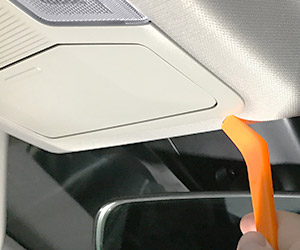

工具を使ってルームランプユニットを取り外します。
2

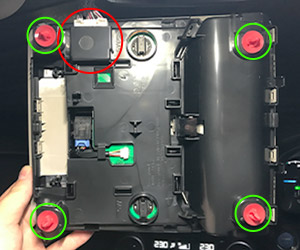

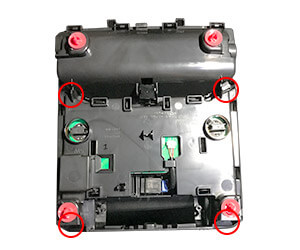

緑丸の部分が車体側にくっついてるため、この部分を意識してルームランプユニットを外してください。ユニットを脱着後、赤丸のコネクターを外します。
3-1

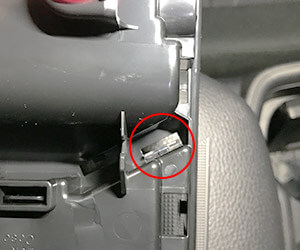

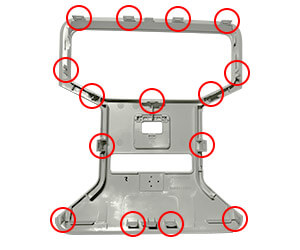

赤丸の部分の爪を外すと、 [3-2] の樹脂カバーの取り外しができます。
3-2
4-1

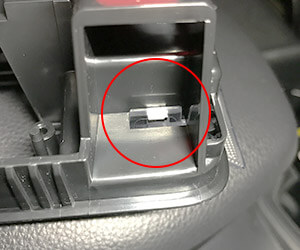

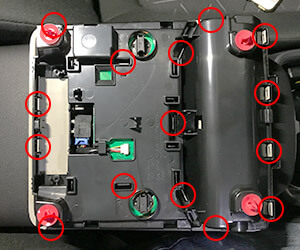

赤丸の部分にレンズカバーの爪が引っかかってるので外します。
4-2
この爪を外します。
4-3
この爪を外します。
5

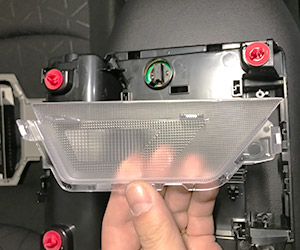

爪を外すとレンズカバーが外れます。
6

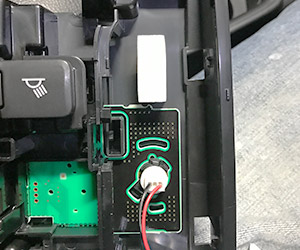

純正球を取り外し、ルームランプのソケットを装着し、ルームランプのかさ上げ用のスポンジを取り付けます。
*極性があるため、戻す前に②のコネクターを差し込み、点灯チェックを行ってください。
7
左も同様に取付けます。
8

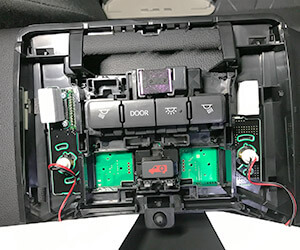

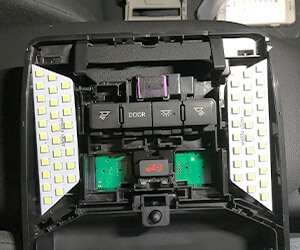

ユニットに合わせてルームランプを取付けます。
9

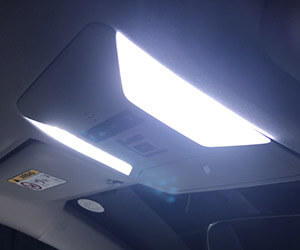

元に戻して完成です。

バニティランプ

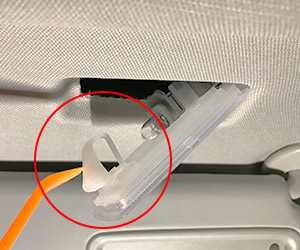

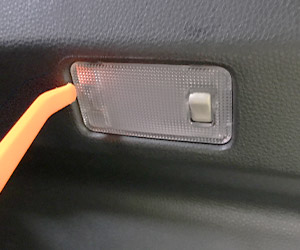

工具を使ってレンズを外します。

赤丸部分を押すと簡単に外れます。

純正球を取り外し、LEDに交換します。

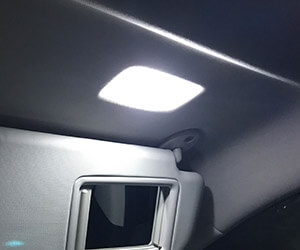

元に戻して完成です。

センターランプ

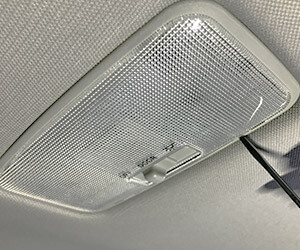

工具を使ってレンズを外します。

裏面の両面テープを剥がし、LEDに交換します。 *極性があるので、点灯しない場合は逆に装着してください。

元に戻して完成です。

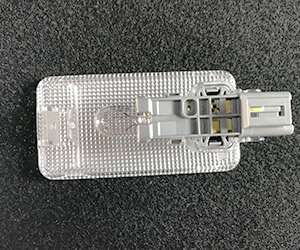

ラゲッジランプ


工具を使ってレンズを外します。

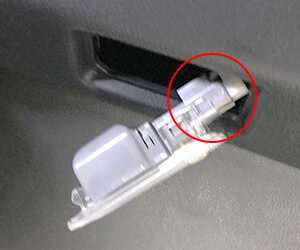

赤丸のコネクター外します。

純正球を取り外し、LEDに交換します。

元に戻して完成です。
